风电控制系统的现场控制站包括:塔座主控制器机柜、机舱控制站机柜、变桨距系统、变流器系统、现场触摸屏站、以太网交换机、现场总线通讯网络、UPS电源、紧急停机后备系统等。
1、塔座控制站
塔座控制站即主控制器机柜是风电机组设备控制的核心,主要包括控制器、I/O模件等。控制器硬件采用32位处理器,系统软件采用强实时性的操作系统,运行机组的各类复杂主控逻辑通过现场总线与机舱控制器机柜、变桨距系统、变流器系统进行实时通讯,以使机组运行在zui佳状态。
控制器的组态采用功能丰富、界面友好的组态软件,采用符合IEC61131-3标准的组态方式,包括:功能图(FBD)、指令表(LD)、顺序功能块(SFC)、梯形图、结构化文本等组态方式。
2、机舱控制站
机舱控制站采集机组传感器测量的温度、压力、转速以及环境参数等信号,通过现场总线和机组主控制站通讯,主控制器通过机舱控制机架以实现机组的偏航、解缆等功能,此外还对机舱内各类辅助电机、油泵、风扇进行控制以使机组工作在zui佳状态。
3、变桨距系统
大型MW级以上风电机组通常采用液压变桨系统或电动变桨系统。变桨系统由前端控制器对3个风机叶片的桨距驱动装置进行控制,其是主控制器的执行单元,采用CANOPEN与主控制器进行通讯,以调节3个叶片的桨距工作在zui佳状态。变桨系统有后备电源系统和安 全链保护,保证在危急工况下紧急停机。
4、变流器系统
大型风力发电机组目前普遍采用大功率的变流器以实现发电能源的变换,变流器系统通过现场总线与主控制器进行通讯,实现机组的转速、有功功率和无功功率的调节。
5、现场触摸屏站
现场触摸屏站是机组监控的就地操作站,实现风力机组的就地参数设置、设备调试、维护等功能,是机组控制系统的现场上位机操作员站。
6、以太网交换机(HUB)
系统采用工业级以太网交换机,以实现单台机组的控制器、现场触摸屏和远端控制中 心网络的连接。现场机柜内采用普通双绞线连接,和远程控制室上位机采用光缆连接。
7、现场通讯网络
主控制器具有CANOPEN、PROFIBUS、MODBUS、以太网等多种类型的现场总线接口,可根据项目的实际需求进行配置。
8、UPS电源
UPS电源用于保证系统在外部电源断电的情况下,机组控制系统、危急保护系统以及相关执行单元的供电。
9、后备危急安 全链系统
后备危急安 全链系统独立于计算机系统的硬件保护措施,即使控制系统发生异常,也不会影响安 全链的正常动作。安 全链是将可能对风力发电机造成致命伤害的超常故障串联成一个回路,当安 全链动作后将引起紧急停机,机组脱网,从而zui大限度地保证机组的安 全。
所有风电机组通过光纤以太网连接至主控室的上位机操作员站,实现整个风场的远程监控,上位机监控软件应具有如下功能:
①系统具有友好的控制界面。在编制监控软件时,充分考虑到风电场运行管理的要求,使用汉语菜单,使操作简单,尽可能为风电场的管理提供方便。
②系统显示各台机组的运行数据,如每台机组的瞬时发电功率、累计发电量、发电小时数、风轮及电机的转速和风速、风向等,将下位机的这些数据调入上位机,在显示器上显示出来,必要时还可以用曲线或图表的形式直观地显示出来。
③系统显示各风电机组的运行状态,如开机、停车、调向、手/自动控制以及大/小发电机工作等情况,通过各风电机组的状态了解整个风电场的运行情况。
④系统能够及时显示各机组运行过程中发生的故障。在显示故障时,能显示出故障的类型及发生时间,以便运行人员及时处理及消除故障,保证风电机组的安 全和持续运行。
⑤系统能够对风电机组实现集中控制。值班员在集中控制室内,只需对标明某种功能的相应键进行操作,就能对下位机进行改变设置状态和对其实施控制。如开机、停机和左右调向等。但这类操作有一定的权限,以保证整个风电场的运行安 全。
⑥系统管理。监控软件具有运行数据的定时打印和人工即时打印以及故障自动记录的功能,以便随时查看风电场运行状况的历史记录情况。
基本功能
(1)数据采集(DAS)功能:包括采集电网、气象、机组参数,实现控制、报警、记录、曲线功能等;
(2)机组控制功能:包括自动启动机组、并网控制、转速控制、功率控制、无功补偿控制、自动对风控制、解缆控制、自动脱网、安 全停机控制等;
(3)远程监控系统功能:包括机组参数、相关设备状态的监控,历史和实时曲线功能,机组运行状况的累计监测等。
1、数据采集(DAS)功能
机组运行过程中进行监测的相关参数包括:
(1)电网参数,包括电网三相电压、三相电流、电网频率、功率因数等。电压故障检测:电网电压闪变、过电压、低电压、电压跌落、相序故障、三相不对称等。
(2)气象参数,包括风速、风向、环境温度等。
(3)机组状态参数检测,包括:风轮转速、发电机转速、发电机线圈温度、发电机前后轴承温度、齿轮箱油温度、齿轮箱前后轴承温度、液压系统油温、油压、油位、机舱振动、电缆纽转、机舱温度等。
风电场远程监控中 心的上位机和塔座触摸屏站均可实现机组的状态监视,实现相关参数的显示、记录、曲线、报警等功能。
2、机组启停、发电控制
(1)主控系统检测电网参数、气象参数、机组运行参数,当条件满足时,启动偏航系统执行自动解缆、对风控制,释放机组的刹车盘,调节桨距角度,风车开始自由转动,进入待机状态。
(2)当外部气象系统监测的风速大于某一定值时,主控系统启动变流器系统开始进行转子励磁,待发电机定子输出电能与电网同频、同相、同幅时,合闸出口断路器实现并网发电。
(3)风力机组功率、转速调节
根据风力机特性,当机组处于zui佳叶尖速比λ运行时,风机机组将捕获得zui大的能量,虽理论上机组转速可在任意转速下运行,但受实际机组转速限制、系统功率限制,不得不将该阶段分为以下几个运行区域:即变速运行区域、恒速运行区域和恒功率运行区。额定功率内的运行状态包括:变速运行区(zui佳的λ)和恒速运行区。
当风机并网后,转速小于极限转速、功率低于额定功率时,根据当前实际风速,调节风轮的转速,使机组工作在捕获zui大风能的状态。
由于风速仪测量点的风速与作用于桨叶的风速存在一定误差,所以转距观测器来预测风力机组的机械传动转距,在通过发电机转速和转距的对应关系推出转速。ω为发电机转速期望值。Tm为转距的观测值。Kopt为zui佳转速时的比例常数。
当风速增加使发电机转速达上限后,主控制器需维持转速恒定,风力机组发出的电功率,随风速的增加而增加,此时机组偏离了风力机的zui佳λ曲线运行。
当风速继续增加,使转速、功率都达到上限后,进入恒功率运行区运行,此状态下主控通过变流器,维持机组的功率恒定,主控制器一方面通过桨距系统的调节减少风力攻角,减少叶片对风能的捕获;另一方面通过变流器降低发电机转速节,使风力机组偏离zui佳λ曲线运行,维持发电机的输出功率稳定。

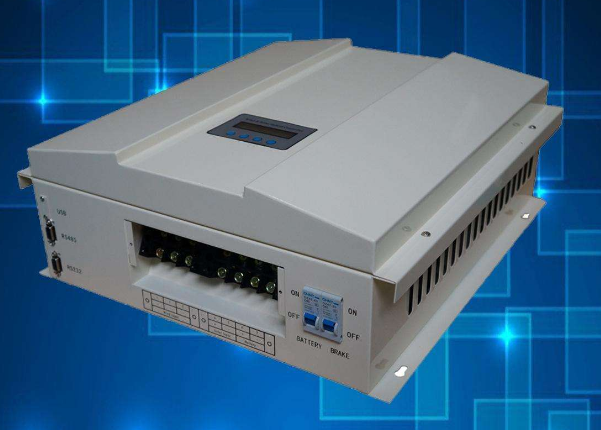

合肥风力发电控制器应用广 泛,风力发电节约能源保护环境,为人民造福。希望以后可以开发越来越多的清洁能源。希望以上信息可以对你有所帮助。若有需要,欢迎致电!
