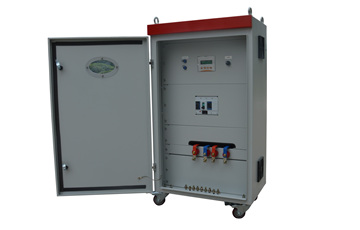

该设备是针对大型的光伏离网发电系统设计的一款智能型光伏控制柜，
能控制太阳能电池板方阵实现蓄电池组的充放电管理功能，
依据蓄电池组端电压的变化趋势自动控制太阳能电池板方阵的依次接通或切离，
既可充分利用宝贵的太阳能电池资源，又可保证蓄电池组安全而可靠的工作。
根据光伏离网发电系统配置蓄电池组电压等级的不同，控制柜可适用于10KW-
50KW光伏系统电站。蓄电池电压240V-540V等级，
以满足不同电站的设计需要。
l 共正极控制方式太阳能电池方阵输入控制。
l IGBT模块结构、数字化设计、运行稳定可靠。
l LCD （带背光）液晶显系统各项当前运行状态参数。
l 高效率PWM 充电模式技术。
l 太阳能电池阵列反接保护，夜间防反充；过流保护。
l 蓄电池防反接，过充保护。
l 专业用户可自行修改系统参数设置。
l 配备系统异常报警功能。
l 配备数据通讯功能（可选配）。
l 智能白天夜晚双重工作模式。
|
型号 |
SSCP -380V- 100A -TA |
|
|
光伏组件总额定功率 |
38KW |
|
|
额定充电电流 |
100A |
|
|
承受光伏组件的 最大开路电压（VOC） |
≤680V |
|
|
蓄电池组额定电压 |
380V |
|
|
蓄电池过充保护电压值 |
初始值：475 V |
可调 |
|
蓄电池过充恢复电压值 |
初始值： 428 V |
可调 |
|
蓄电池浮充电压值 |
443V |
|
|
蓄电池过充时， 切断充电延时长度 |
初始值：1分钟 |
可调 |
|
蓄电池过充恢复时， 开始充电延时长度 |
初始值：10分钟 |
可调 |
|
静态损耗电流（白天） |
≤ 50mA（背光熄灭） |
|
|
静态损耗电流（夜晚） |
≤ 20mA（背光熄灭） |
|
|
使用环境温度 |
-25℃ ～ +50℃ |
|
|
使用湿度 |
85%. NC（25℃±5℃） |
|
|
防护等级 |
IP20 |
|
|
设备净重 |
70.0 KG |
|
