汇流箱的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列要求：
1） 机架组装有关零部件均应符合各自的技术要求；
2） 箱体应牢固、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象；
3） 机架面板应平整，文字和符号要求清楚、整齐、规范、正确；
4） 标牌、标志、标记应完整清晰；
5） 各种开关应便于操作，灵活可靠。

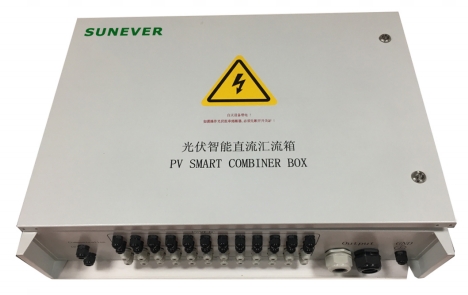

智能光伏汇流箱的设计应具有以下特点：
1） 满足室外安装的使用要求
2） 同时可接入路1-24路光伏阵列，每路配30A,1500Vdc保险丝（可更换其他等级）
3） 配有光伏专用高压防雷器，正极负极都具备防雷功能
4） 采用正负极分别串联的四极直流断路器；（提高直流耐压值）
5） 对输入阵列进行电流监控，本机LED显示及通过RS485方式输出电流值
6） 对汇流后电压进行监控，本机LED显示及通过RS485 方式输出电压值
|
产品型号 |
CBHL-24 |
|
输入路数 |
24路 |
|
输入范围 |
DC 0~±30A |
|
反应时间 |
1s |
|
测量精度 |
光伏电池测量0.5级、外部模拟量0.2级 |
|
温度系数 |
300ppm/℃ |
|
RS485通讯 |
RS485/ModBus-RTU协议，4800/9600/19200/38400bps |
|
|
附加功能 |
|
继电器输出 |
2组常开5A/AC250V（5A/DC 30V） |
|
开关量输入 |
2组外部状态输入（光耦或无源接点方式） |
|
模拟量输入 |
可定制 |
|
|
通用技术参数 |
|
温度/湿度 |
工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所 |
|
海拔 |
≤2000m |
|
绝缘电阻 |
≥100MΩ |
|
工频耐压 |
电源//光伏输入//继电器输出//通讯//光电池电压输入--AC 2.5kV/1min（注） |
|
传感器输入+开关量输入//通讯--DC1kV/1min |
|
|
|
|
|
辅助电源 |
DC210～1500V |
汇流箱输出端应配置防雷器，正极、负极都应具备防雷功能。规格应满足如下要求：
a) 最大持续工作电压（Uc）: Uc>1.3Uoc(STC)
b) 最大放电电流(Imax): Imax (8/20): ≥40kA ，标称放电电流In: In (8/20): ≥20kA
c) 电压保护水平（Up）: Up 是在标称放电电流In 下的测试值，具体应用要求见下表
|
汇流箱额定直流电压Un(V) |
电压保护水平Up（kV） |
|
Un≤60 |
<1.1 |
|
60<Un≤250 |
<1.5 |
|
250<Un≤400 |
<2.5 |
|
400<Un≤690 |
<3.0 |
|
690<Un≤1000* |
<4.0 |
|
*可以采用两只低电压的防雷器串联来提高电压等级，但两只串联防雷器的保护水平之和应小于4kV |
|
d) 防雷器应具有脱离器和故障指示功能。
