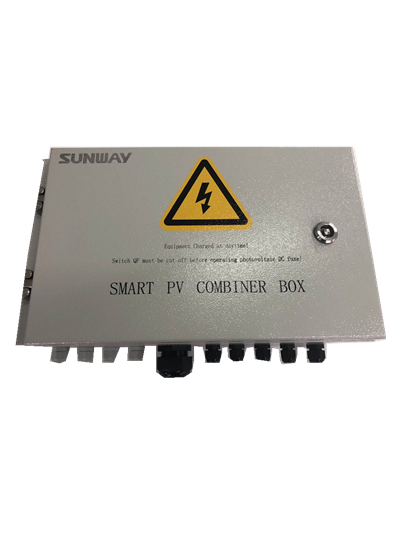

智能光伏汇流箱用于连接光伏阵列及逆变器，提供防雷及过流保护，并监测光伏阵列的单串电流、电压、箱内温度及防雷器状态、断路器状态，我司的智能光伏汇流箱增设了超温或光伏串电流过大时总断路器跳脱功能，有效的防止由外围短路带来的损害。在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入智能光伏汇流箱，在智能光伏汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统
汇流箱的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列要求：
1） 机架组装有关零部件均应符合各自的技术要求；
2） 箱体应牢固、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象；
3） 机架面板应平整，文字和符号要求清楚、整齐、规范、正确；
4） 标牌、标志、标记应完整清晰；
5） 各种开关应便于操作，灵活可靠。
智能光伏汇流箱的设计应具有以下特点：
1） 满足室外安装的使用要求
2） 同时可接入4路光伏阵列，每路配15A,1000Vdc保险丝（可更换其他等级）
3） 配有光伏专用高压防雷器，正极负极都具备防雷功能
4） 采用正负极分别串联的四极直流断路器；（提高直流耐压值）
5） 对输入阵列进行电流监控，本机LED显示及通过RS485方式输出电流值
6） 对汇流后电压进行监控，本机LED显示及通过RS485 方式输出电压值
|
产品型号 |
CBHL-4 |
|
输入路数 |
4路 |
|
输入范围 |
DC 0~±20A |
|
反应时间 |
1s |
|
测量精度 |
光伏电池测量0.5级、外部模拟量0.2级 |
|
温度系数 |
300ppm/℃ |
|
RS485通讯 |
RS485/ModBus-RTU协议，4800/9600/19200/38400bps |
|
|
附加功能 |
|
继电器输出 |
2组常开5A/AC250V（5A/DC 30V） |
|
开关量输入 |
2组外部状态输入（光耦或无源接点方式） |
|
模拟量输入 |
可定制 |
|
|
通用技术参数 |
|
温度/湿度 |
工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所 |
|
海拔 |
≤2000m |
|
绝缘电阻 |
≥100MΩ |
|
工频耐压 |
电源//光伏输入//继电器输出//通讯//光电池电压输入--AC 2.5kV/1min（注） |
|
传感器输入+开关量输入//通讯--DC1kV/1min |
|
|
|
|
|
辅助电源 |
DC210～1200V |
汇流箱输出端应配置防雷器，正极、负极都应具备防雷功能。规格应满足如下要求：
a) 最大持续工作电压（Uc）: Uc>1.3Uoc(STC)
b) 最大放电电流(Imax): Imax (8/20): ≥40kA ，标称放电电流In: In (8/20): ≥20kA
c) 电压保护水平（Up）: Up 是在标称放电电流In 下的测试值，具体应用要求见下表
|
汇流箱额定直流电压Un(V) |
电压保护水平Up（kV） |
|
Un≤60 |
<1.1 |
|
60<Un≤250 |
<1.5 |
|
250<Un≤400 |
<2.5 |
|
400<Un≤690 |
<3.0 |
|
690<Un≤1000* |
<4.0 |
|
*可以采用两只低电压的防雷器串联来提高电压等级，但两只串联防雷器的保护水平之和应小于4kV |
|
d) 防雷器应具有脱离器和故障指示功能。
